Model

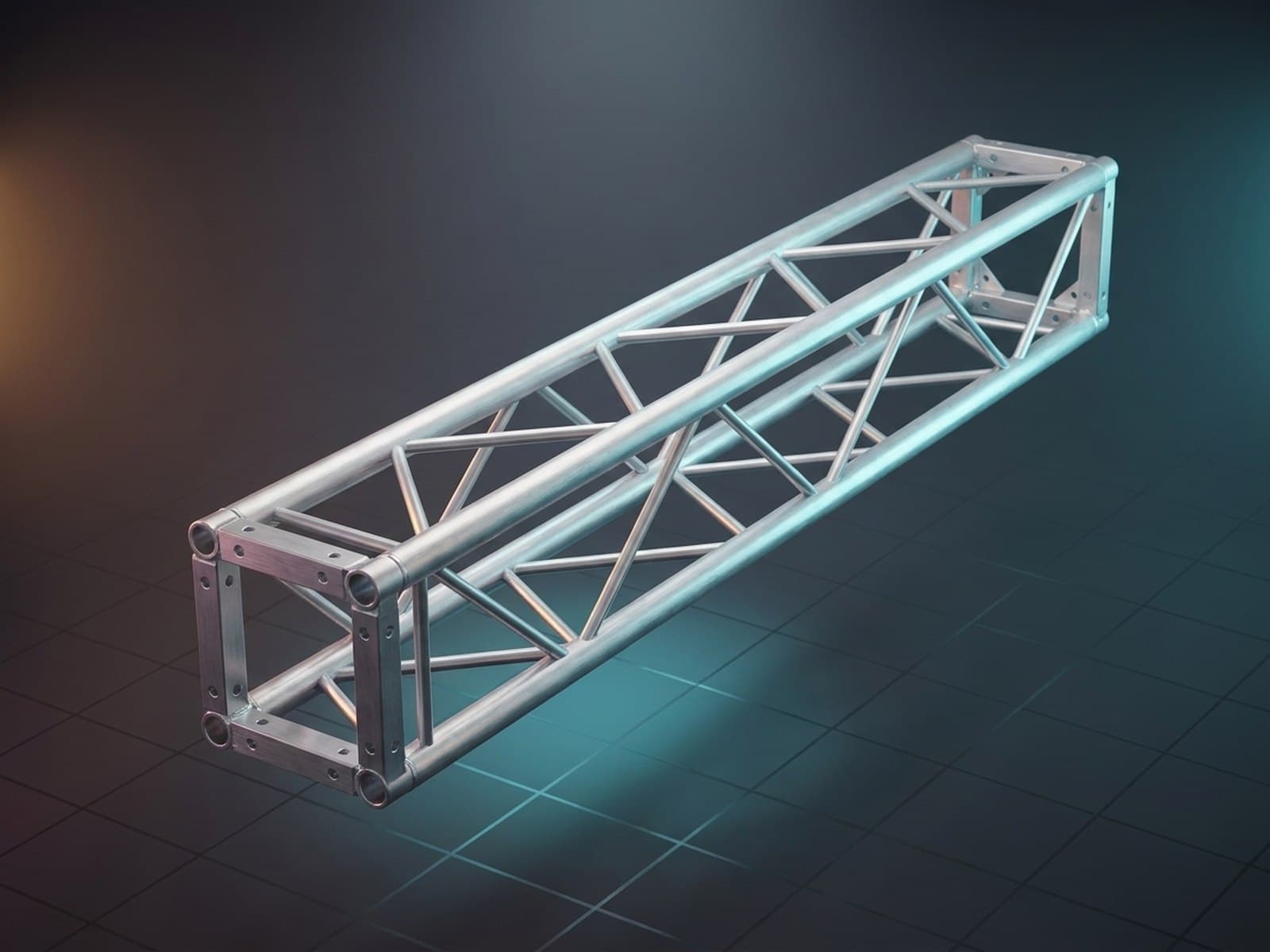

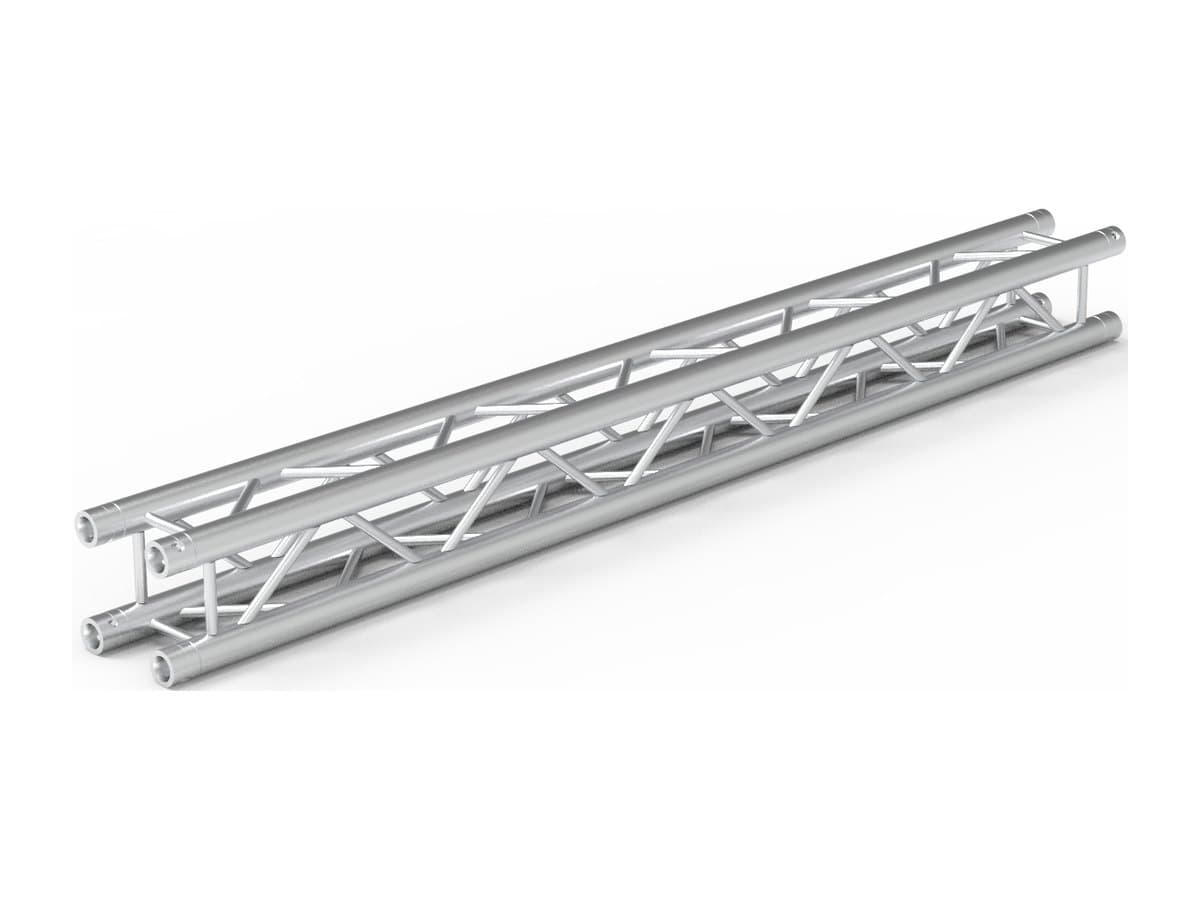

20x20 Kare Truss
Ana tüp 35×2 mm · Ara çapraz 10×2 mm
DIM2–8 m açıklık
Katalog
Kare Truss
EN-AW 6082 T6 alüminyum alaşımlı kare kesitli truss serisi. İç ve dış mekanlar için uygundur; 15 metreye kadar ayak açıklığında kullanılabilir. Bükülme önleyici çapraz uç desteğine sahip dayanıklı yapıdadır; hızlı bağlantı elemanları ile basit ve güvenli montaj sağlar. İstek üzerine elektrostatik toz boya ile kaplama yapılabilir. Detaylı yük tabloları için e-kataloğu indirebilirsiniz.
Temsili 3D gösterim — oranlar ürün ölçülerini yansıtmaz.
Modeller
Model
26x26 Kare Truss
Ana tüp 40×2 mm · Ara düz 15×2 mm · Ara çapraz 12×2 mm
DIM3–12 m açıklık
Model

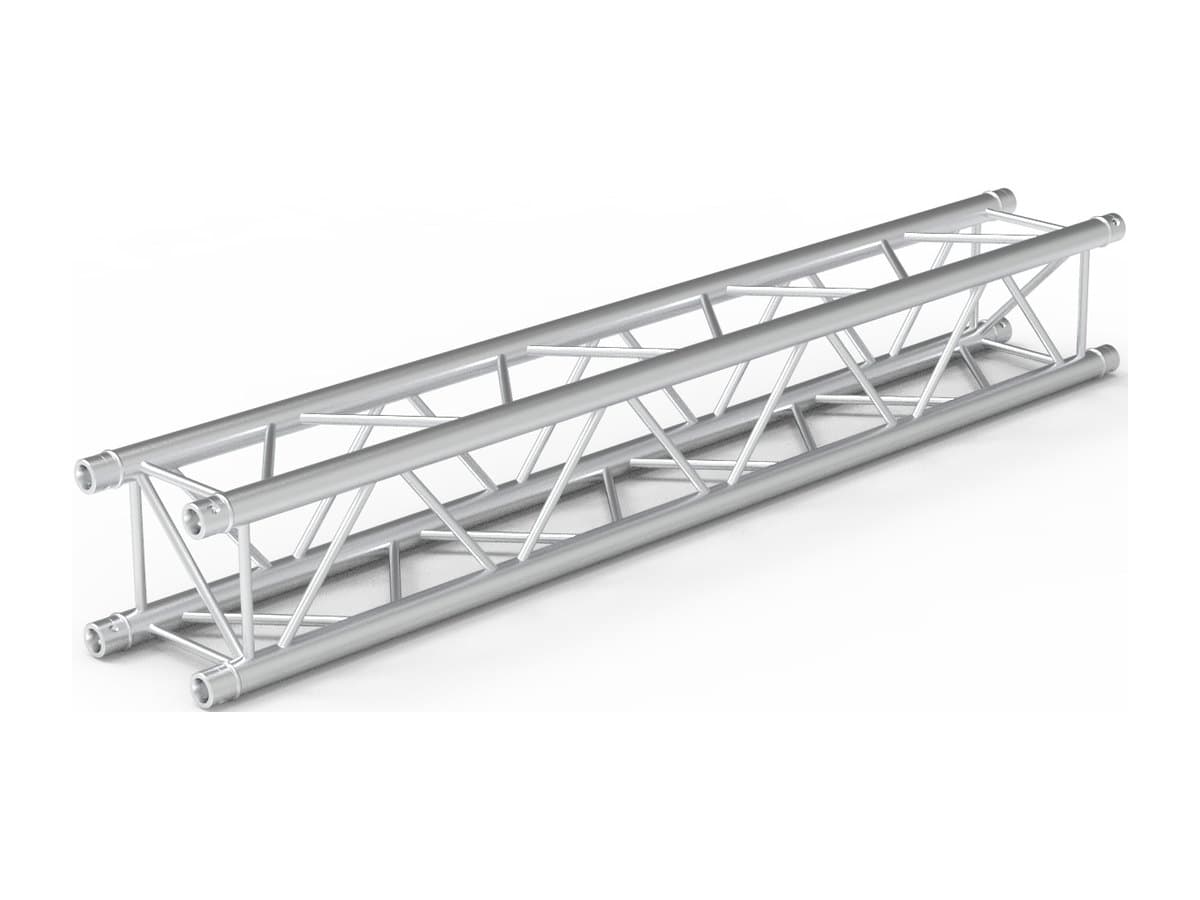

29x29 Kare Truss
Ana tüp 48,5×2,3 mm · Ara düz 20×2,5 mm · Ara çapraz 16×2,5 mm
DIM4–16 m açıklık
Model

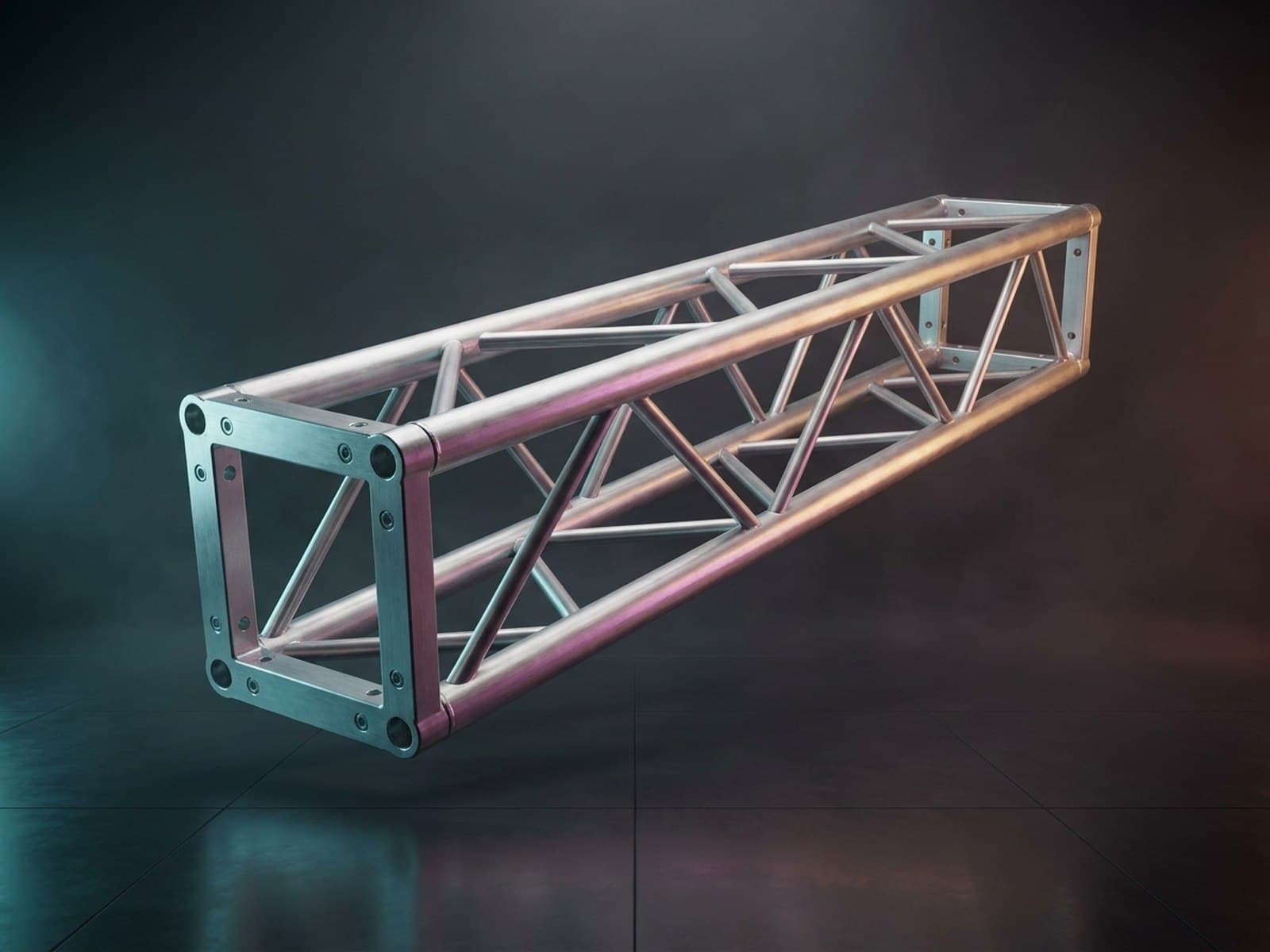

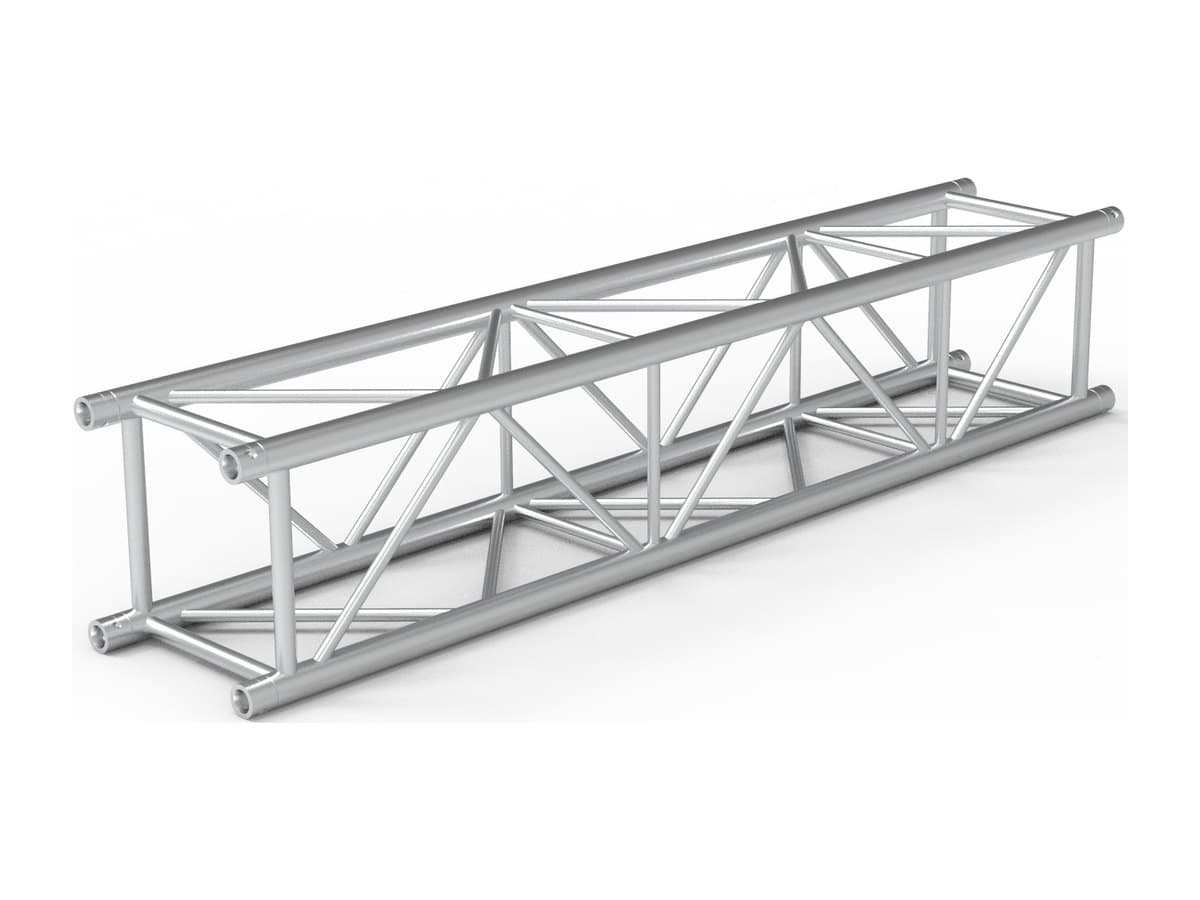

39x39 Kare Truss
Ana tüp 48,5×3,3 mm · Ara düz 30×3 mm · Ara çapraz 25×2,5 mm · LK 200 / CK 200 varyantları
DIM6–18 m açıklık
Model
40x52 Kare Truss
Ana tüp 48,5×4,2 mm · Ara düz 35×3 mm · Ara çapraz 30×3 mm
DIM8–30 m açıklık
Model

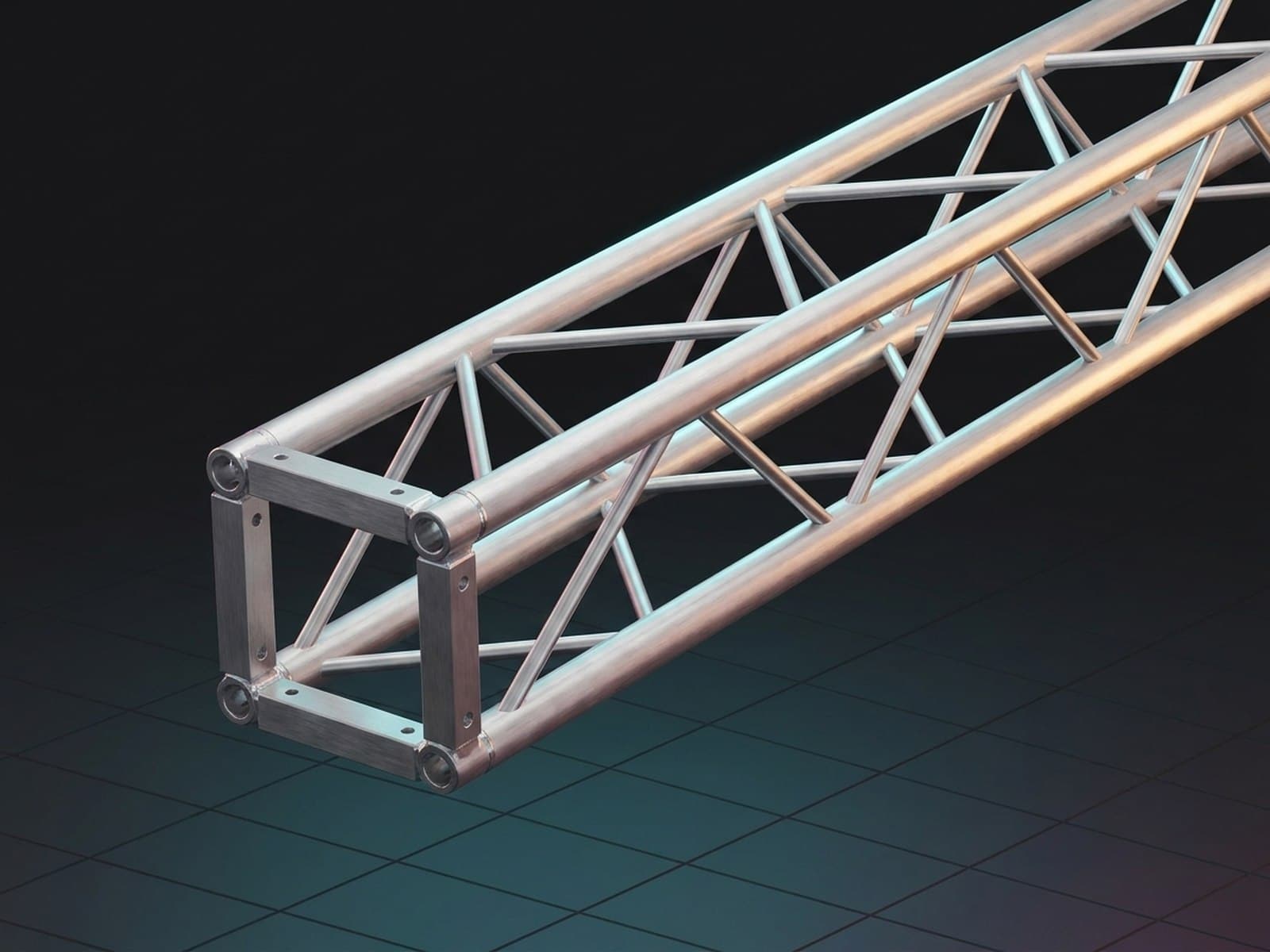

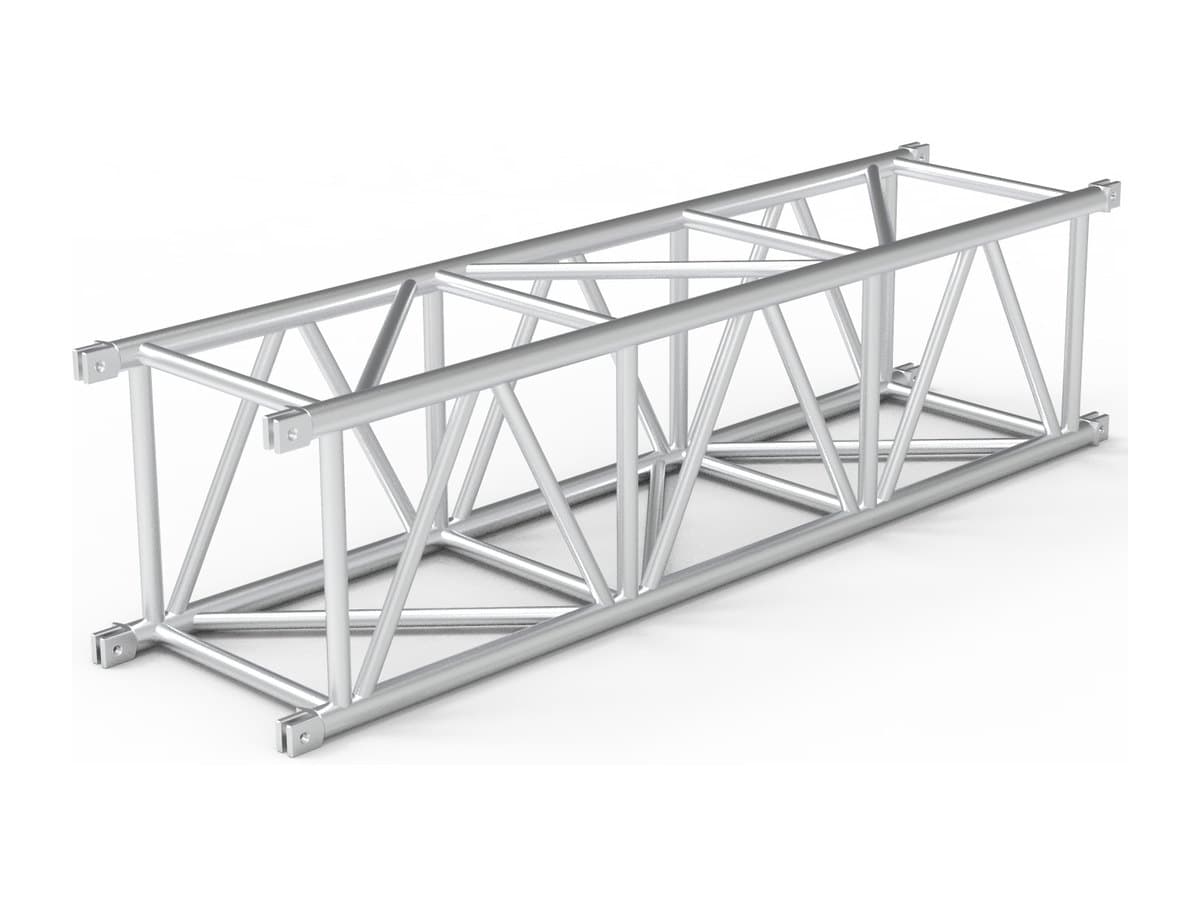

52x52 Kare Truss
Ana tüp 48,5×4,2 mm · Ara düz 35×3 mm · Ara çapraz 30×3 mm
DIM8–30 m açıklık
Model

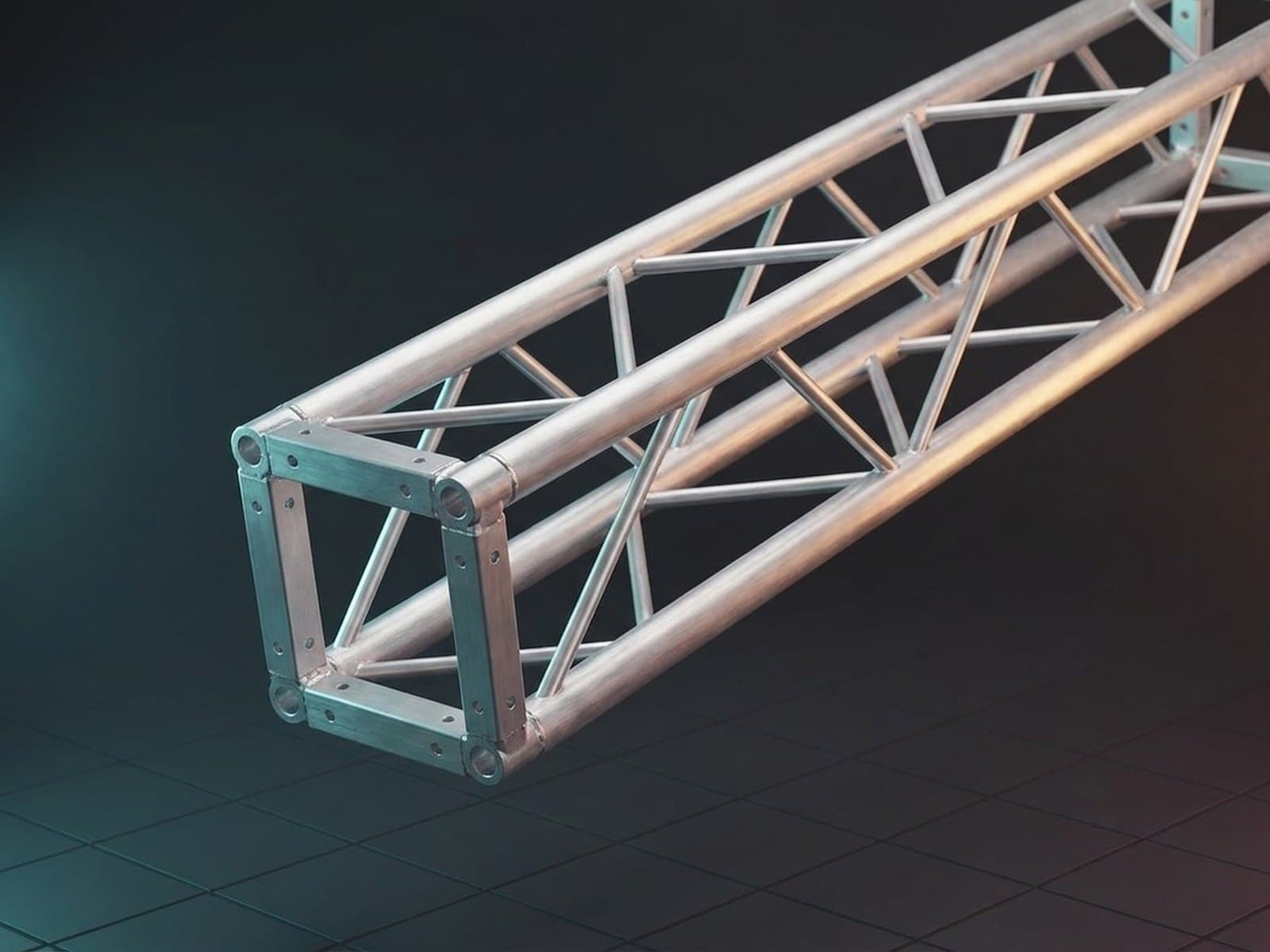

62x50 Kare Truss
Ana tüp 50×4 mm · Ara düz 35×3 mm · Ara çapraz 30×3 mm
DIM8–24 m açıklık
Model

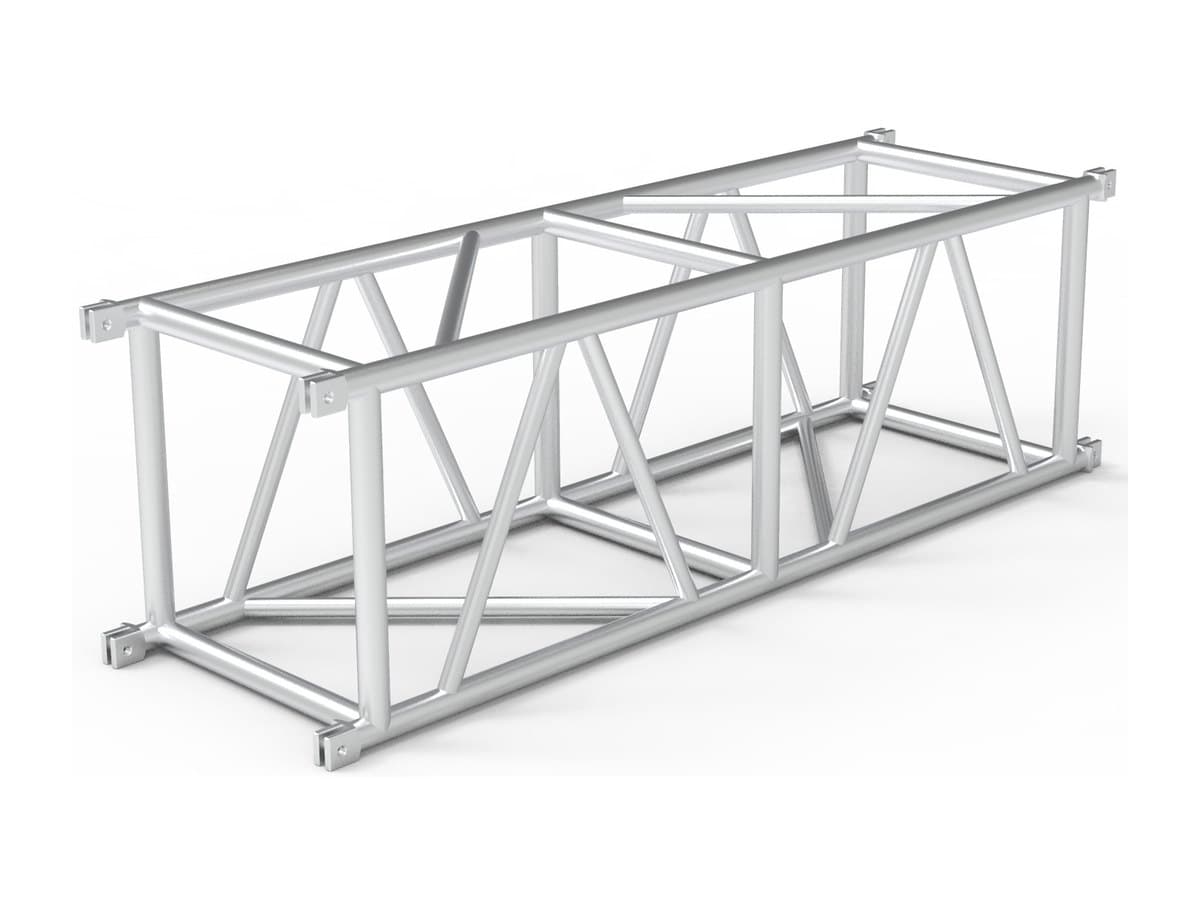

62x62 Kare Truss
Ana tüp 48,5×4,7 mm · Ara düz 48×3,6 mm · Ara çapraz 35×3 mm
Model
52x76 Kare Truss
Ana tüp 48,5×4,7 mm · Ara düz 48×3,5 mm · Ara çapraz 35×3 mm · LK 200 / CK 200 varyantları
DIM8–30 m açıklık
Model

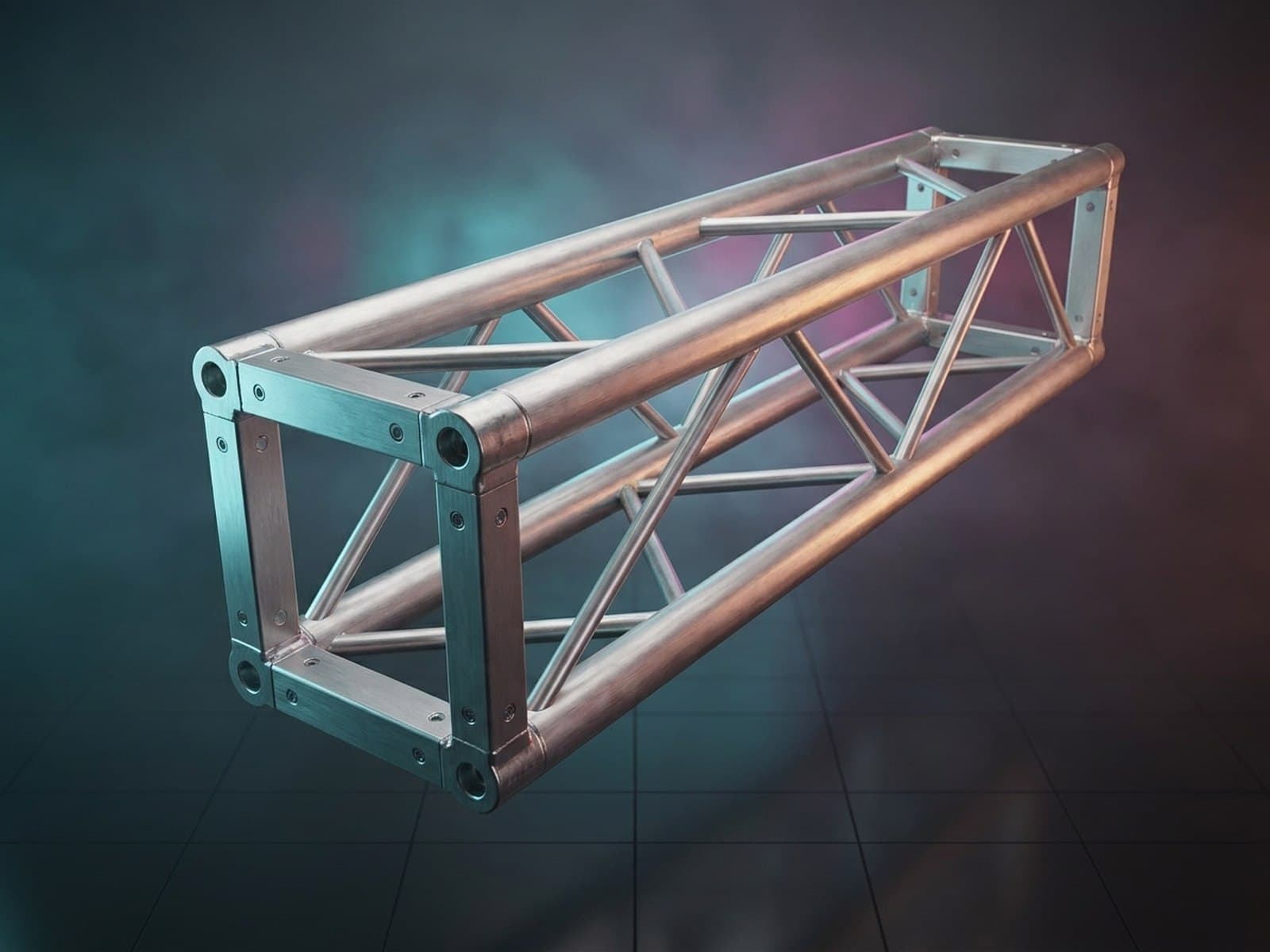

120x90 Kare Truss
Ana tüp 60×5 mm · Ara düz 50×4 mm · Ara çapraz 40×3 mm · Heavy Duty serisi
DIM12–36 m açıklık
